CRAMPONES


Concepto:

Los crampones son elementos metálicos adaptables a la suela de determinados tipos de bota para posibilitar o mejorar la adherencia de ésta a superficies heladas o nevadas.

Usualmente tienen doce o más puntas que se hunden en la nieve o hielo; de ellas, al menos dos son las llamadas frontales y se clavan en el hielo cuando se escala en inclinaciones pronunciadas aplicando una serie de técnicas.

Los crampones se utilizan para caminar y escalar por nieve dura o helada, hielo y roca recubierta de hielo o escarcha. En nieve profunda, sin embargo, constituyen más un estorbo que una ayuda.

Su complemento indispensable son los antizuecos o antiboots, que se trata de unas láminas de caucho o plástico que se ajustan al crampón e impiden la formación de los temidos zuecos, pegotes de nieve que se adhieren al metal bajo los pies, muy peligrosos porque inutilizan los pinchos. Incluso disponiendo de ellos, existen nieves tan pegajosas que no se puede evitar la formación del zueco.

Atendiendo a su modelo de construcción podemos distinguir varias categorías:
  • Articulados: las partes delantera y trasera son independientes, aunque están unidas por una barra articulada.
  • Semirrigidos o flexibles: similares a los anteriores pero con las dos partes unidas por un fleje de acero flexible.
  • Rígidos: específicos para escalada en hielo, frecuentemente de construcción de caja, muchos son modulares con puntas y piezas intercambiables.
  • Especiales: hiperligeros de aluminio muy poco resistentes indicados para uso muy ocasional en esquí de montaña y excursionismo; o de emergencia con 4 o 6 puntas.
Cyborg
Vasak
Mi intención inicial fue adquirir un modelo Vasak de Petzl Charlet, que son un modelo sencillo y versatil. Aunque ciertamente me gustaba mucho el diseño del Cyborg de Black Diamond.

Entonces pensé, "Si tengo los materiales necesarios, me fabricaré unos yo mismo". Esta idea rondó por mi mente algún tiempo y fue tomando forma.


Diseño:

Empecé con unos dibujos burdos hechos a mano alzada para fijar la concepción del diseño, busqué modelos en los que me pudiese guiar, así como intercambiar impresiones con mi querido amigo JJ, pues sin su inestimable ayuda con el diseño estaría perdido.

Poco a poco fue naciendo, lento pero sin pausa a lo largo de más de 6 meses hasta que por fin di por concluida la fase de diseño.

Una vez terminado el diseño en papel, este mismo sirve para ver en conjunto el instrumento sobre el calzado y verificar que la idea plasmada en el dibujo coincide con el modelo real.

Se curvan las puntas delanteras hacia abajo para contribuir a la mejor penetración de las mismas y evitar cargas excesivas en la estructura intrínseca del metal, a ello contribuye también las segundas puntas (60 mm) marcadas en diagonal, para soportar y establecer un cuadro de apoyo más seguro.

 En una vista lateral se observa la disposición idónea que exige una "técnica francesa" o "pies planos" y la "técnica puntas delanteras".

Las medidas de las distancias entre cada una de ellas y la longitud de las mismas son calculadas en base a pruebas de esfuerzo y fuerzas físicas que experimentarán en nieve, hielo y ocasionalmente en roca.

Una vez visto la idoneidad del prototipo de papel sobre unas botas duras pero flexibles, probé el mismo sobre botas cramponables rígidas e igualmente funcionaba el diseño, coincidiendo todos los ángulos de ataque, así como las medidas de planta.


Corte y confección:

Llegados a esta fase, debía elegir un material que a la vez fuese resistente a las condiciones exteriores así como suficientemente liviano para no quedarse pegado al suelo ;-)

La solución la encontré en un metal de acero inoxidable amagnético con un alto grado de resistencia a cizalla así como a torsión que me prestaba las condiciones ideales para construir "mi idea".

Los espesores son determinantes para alcanzar el grado de fuerza y firmeza de las futuras herramientas, por ello mi decisión fue utilizar una plancha de 2mm en la parte posterior del talón, donde la presión ejercida no hace mucha palanca, y de 2'5mm en la parte anterior y el fleje de unión.

Esta diferencia de medio milímetro en los espesores evita llevar peso innecesario en las puntas menos utilizadas y a la vez mayor oposición en las zonas más sensibles. Aunque bien es cierto, esta diferencia no es muy notable y la variación no compromete al conjunto integral.

Huelga decir que este material no es mantequilla y como tal no valen las herramientas "manuales" al uso, sin embargo en localizaciones especificas donde no llega la "maquinaria pesada" utilicé la sierra de mano con hoja de hierro.

Y con maquinaria pesada me refiero a la amoladora o "radial", al esmeril y a otro conjunto de herramientas para doblar el acero como la llave inglesa de 50cm, varios sargentos muy robustos y un peso de más de 30kg de vigón de hierro macizo que sirve para hacer palanca en un tornillo de banco y como mártir en ángulos de 90º. Quizá no sean los más idóneos, pero son de los que dispongo a mi alcance.

Los discos de radial se consumen con mayor rapidez en este tipo de material que en hierro dulce (aunque se trate de un disco PFERD SG-ELASTIC de 115mm de diámetro). También comentar que trabajar con estas herramientas no deja de ser muy peligroso incluso para manos expertas, pues se trata de una velocidad orbital muy alta (13300rpm) y siempre se deben tomar medidas de protección individual y del entorno de trabajo.


El avance en el corte a de ser pausado y tranquilo, pues se pretende evitar por todos los medios el sobrecalentamiento del metal, que puede perder sus propiedades intrínsecas, pudiendo forzar la aparición de fisuras o fatigas posteriormente.

Una vez terminado este concienzudo y tedioso trabajo, se repasan los bordes para eliminar las rebabas y se pesan individualmente y en conjunto las piezas.


Existe una diferencia de +-2gr en los dos conjuntos (derecho e izquierdo) que a 911gr de cada uno no es ni siquiera significativo.

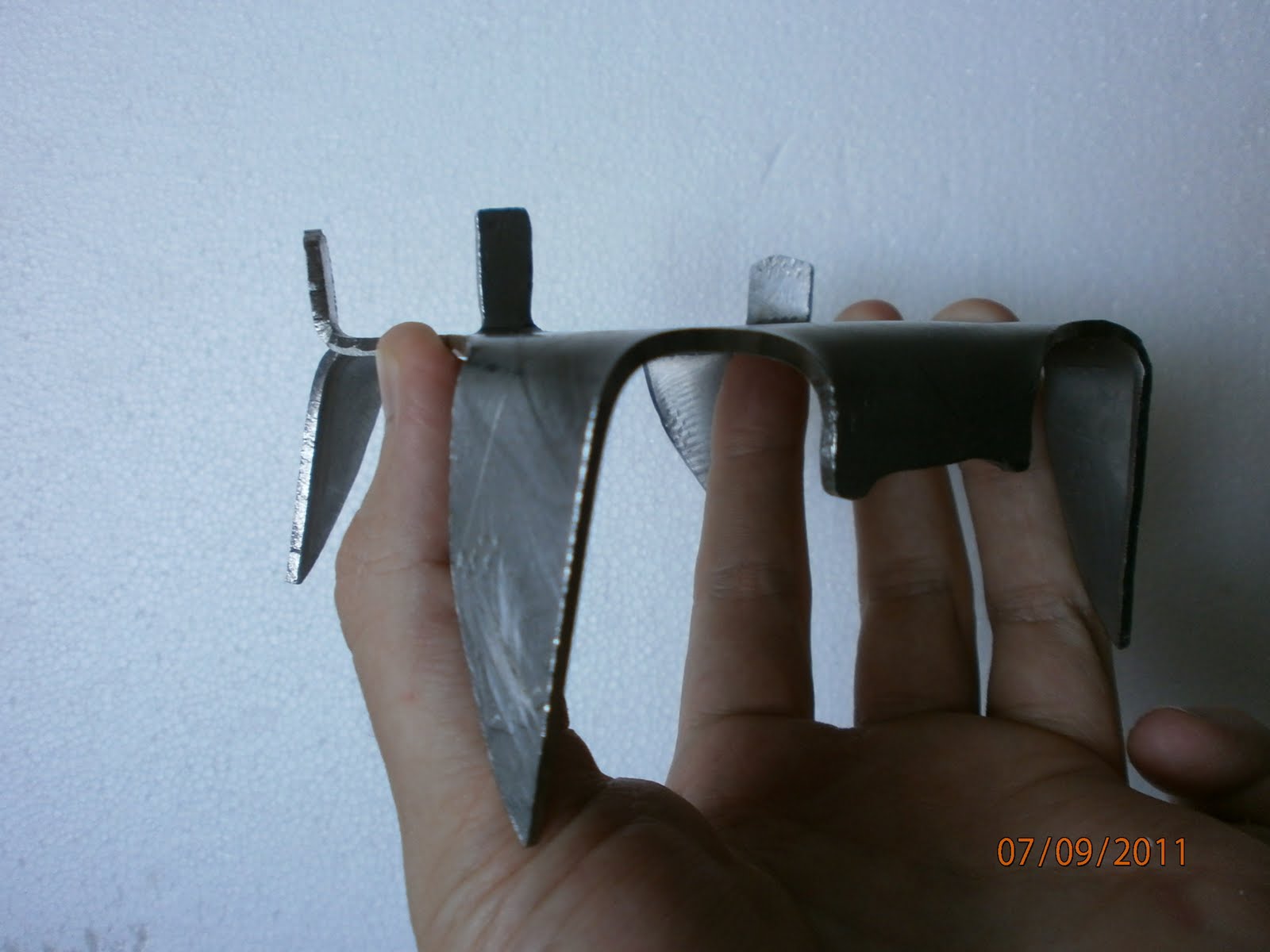

Las planchas así cortadas tienen un peso mayor ya que posteriormente se practican unos vaciados en las zonas de planta con broca de cobalto rectificada. Entonces el par no superará en teoría los 1200gr.

Mi intención inicial era hacer el vaciado sin doblar antes las puntas pero me percaté que sin huecos el metal se doblaba mejor y por donde deseaba. Por tanto doblar antes de perforar era más adecuado.


Montaje:

Después de haber dado la forma definitiva a cada una de las piezas que componen el artilugio, pasamos a montarlo.

En primer lugar se ha de ajustar a la bota que normalmente usaremos para progresar en hielo, y presentamos las piezas para observar en que posiciones irán las fijaciones, tanto del crampón a la bota, como de la parte delantera al fleje y del fleje a la parte del talón.

Una vez comprobado y verificado el ajuste del modelo real con el modelo de diseño previo, pasamos a practicar unos taladros en cada una de las piezas para fijar el fleje pasador, los enganches y las tallas.

Primero con una broca de un diámetro inferior al definitivo para facilitar el avance de la de mayor diámetro.

Para este material no son apropiadas las brocas normales, pues la dureza del material es superior al de las propias brocas de hierro, es decir, en cuanto se provoque fricción, la broca se embozará perdiendo todo el filo y si no tenemos cuidado puede llegar a partirse. Esto nos exige reafilar con el esmeril la broca que pierde el filo, aunque para afilar una broca en el esmeril se requiere una técnica precisa y cuidadosa aparte de una experiencia previa para evitar desgracias. Si no sabéis afilar una broca en esmeril, desechad la broca antes de sufrir graves daños. Es muy peligroso y requiere mucha práctica para dejar el ángulo correcto y las caras de corte.

Una vez practicados todos los orificios lo siguente es unir las partes y fijar con tornillos de cabeza hexagonal. Los que unen el fleje son de acero inoxidable y los que unen los puentes de galvanizado y más pequeños, porque reducen peso y no están situados en zonas de tensión (sólo de apoyo).

Para evitar que estos tornillos se aflojen llevan tuerca y contratuerca, además al final se granetean como medida de absoluta seguridad en  la fijación.

Evidentemente el tornillo que fija la talla del crampón en mi caso no varía de posición (quien se atreve a parte de mí llevar semejante artilugio!!), por tanto también los ensancho con el granete.

Bien, ya están casi listos, pero claro faltan las fijaciones.

Como son crampones de correas se necesitan, al menos, cuatro puntos de anclaje, donde la correa distribuirá uniformemente la fuerza de amarre a la bota. Para ello utilizo unas hembrillas y unas arandelas Grower de M14 realineadas, por donde pasará la cinta.

Entonces con un macho de roscar de la métrica de la hembrilla se practica en los soportes las roscas para alojar el conjunto de fijación con una tuerca fina rematando con granete.

Ahora en esta etapa de producción de los crampones ya está completa la parte metálica de los mismo.


Correaje:

Por último queda añadir las correas, compuestas de cinta de persiana y un cierre de Petzl (que como ya lo tenía de antes lo aproveché).

Se cortan las tiras de la longitud diseñada y se pasan por las arandelas de fijación y se las remacha con una arandelita para establecer su cierre.

No hace falta que comente lo vital que es el buen diseño del correaje y su distribución, ya que este depende la utilidad del invento (no sería gracioso un desajuste inesperado por una mala disposición!!).

---

Y para muestra, unas pequeñas imágenes del resultado final:





nota: Los antiboot no salen en las fotos pero son de caucho y evitan en gran medida la acumulación de nieve "pegajosa"


"Progresar en hielo con ellos produce una sensación de firmeza y seguridad"



Espero que os guste mi humilde trabajo y valoréis mi esfuerzo, GRACIAS!!! ;-)
